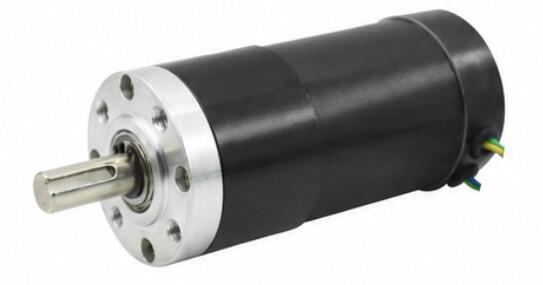

57JX5795BL Bürstenloser Planetengetriebemotor

1. Bürstenloser Getriebemotor für längeren Dauerbetrieb
Der Motor kombiniert einen bürstenlosen Gleichstrommotor mit einem Planetengetriebe, um eine stabile Leistung für lange Betriebszyklen bereitzustellen. Sein bürstenloses Kommutierungsdesign vermeidet mechanischen Bürstenkontakt und eignet sich daher für Geräte, die eine gleichmäßige Rotation, einen geringeren bürstenbedingten Verschleiß und eine zuverlässige langfristige Antriebsleistung erfordern.

2. 20 Nm hohes Drehmoment von einem kompakten Planetengetriebe
Mit einem Ausgangsdrehmoment von bis zu 20,0 Nm wandelt der Motor den Hochgeschwindigkeits-Motoreingang in eine starke nutzbare Ausgangskraft um. Es eignet sich für Hebemechanismen, elektrische Stellantriebe, Förderbänder, Ventilantriebe, Torsysteme und andere Automatisierungsgeräte, die ein hohes Drehmoment bei kontrollierter Geschwindigkeit erfordern.

3. Flexible Ausgangsauswahl von 3,7:1 bis 3736:1
Das Getriebe bietet Untersetzungsverhältnisse von 3,7:1 bis 3736:1 mit 1 bis 5 Gangstufen. Die Ausgangsgeschwindigkeit reicht von etwa 1621,6 U/min bis 1,6 U/min, sodass eine Motorserie schnelle Übertragungen, kontrollierte Bewegungen und Schwerlastanwendungen mit extrem niedriger Geschwindigkeit abdecken kann.

4. Hall-Feedback und externer Treiber für reaktionsschnelle BLDC-Steuerung

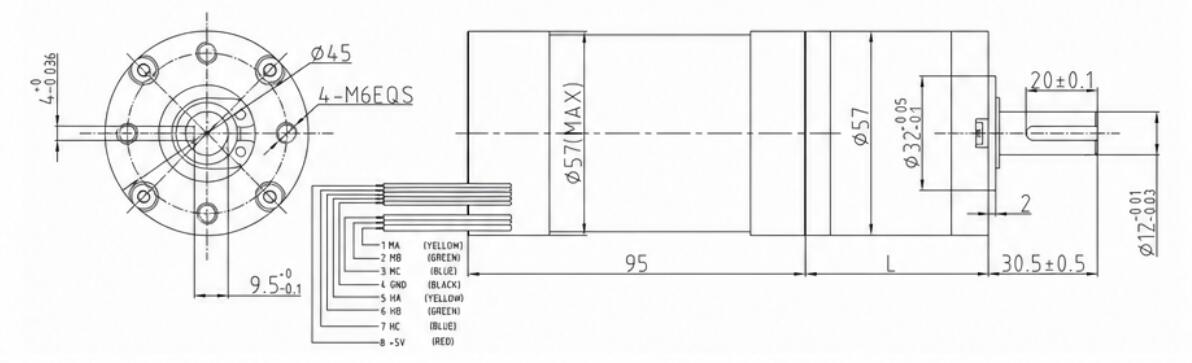

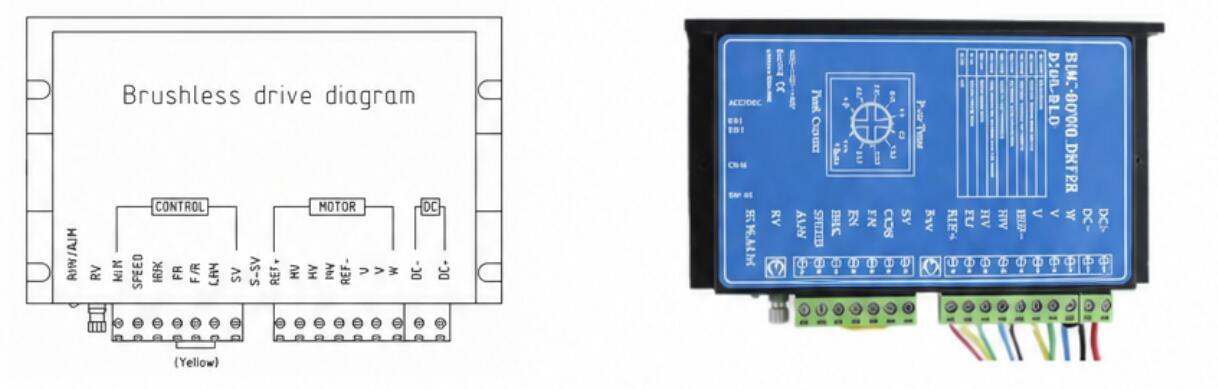

Der Motor verwendet eine dreiphasige BLDC-Verkabelung mit MA-, MB- und MC-Phasenanschlüssen, Hall-Signalen und einem 24-V-VCC-Eingang und erfordert einen externen Motortreiber. Diese Konfiguration unterstützt elektronische Kommutierung, Geschwindigkeitsregelung, Drehrichtungssteuerung und Bewegungskoordination auf Systemebene in automatisierten Maschinen.

5. Spielarmes Getriebe mit Bremsverfügbarkeit
Das spezifizierte Getriebespiel beträgt ≤2°, was dazu beiträgt, unerwünschte Bewegungen beim Rückwärtsfahren und wiederholten Positionieren zu reduzieren. Für Anwendungen, die ein kontrolliertes Stoppen oder Halten erfordern, ist eine Bremsenkonfiguration verfügbar. Das Getriebe verwendet außerdem Zahnräder aus 40Cr-Stahl, eine Kugellagerhalterung und ein Gehäuse aus Zinklegierung mit einer Wellendruckkraft von bis zu ≤30 kgf.
