22JX180 Bürstenbehafteter Planetengetriebemotor

1. Kompakte Leistung für Designs mit begrenztem Platzangebot
Benötigen Sie mehr Leistung, ohne Ihre Ausrüstung zu vergrößern? Dieser Mini-Planetengetriebemotor liefert eine effiziente Getriebeleistung in einem kompakten 22-mm-Getriebe und ist somit ideal für Roboter, intelligente Geräte, Schlösser und kleine Automatisierungssysteme.

2. Einfache Geschwindigkeits- und Drehmomentanpassung
Eine Motorplattform, mehrere Antriebslösungen. Wählen Sie aus einer breiten Palette von Untersetzungsverhältnissen, um Ihre erforderliche Drehzahl und Ihr erforderliches Drehmoment zu erreichen, ohne das gesamte mechanische System neu zu konstruieren.

3. Gebaut für kontrollierte und präzise Bewegungen
Die Planetengetriebestruktur und das spielarme Design sorgen für gleichmäßigere und vorhersehbarere Bewegungen für Robotergelenke, Zuführungen, Aktuatoren, Instrumente und andere Bewegungssteuerungsanwendungen.

4. Bereit für rückkopplungsgesteuerte Systeme
Für Anwendungen, die eine Geschwindigkeits- oder Positionsrückmeldung erfordern, kann ein optionaler A/B-Zweikanal-Encoder zur Verbesserung der Motorsteuerung und Systemintegration beitragen.

5. Kundenspezifische Motorlösungen vom Prototyp bis zur Produktion
Verfügbar für OEM- und ODM-Projekte mit flexiblen Übersetzungsverhältnissen, Wellenkonfigurationen und Encoderoptionen. Geeignet für Prototypentests, Kleinserienentwicklung und Massenproduktion.

KONTAKTIEREN SIE UNS 22JX180 Bürstenbehafteter Planetengetriebemotor
  • 22JX180 Bürstenbehafteter Planetengetriebemotor
  • 22JX180 Bürstenbehafteter Planetengetriebemotor
  • 22JX180 Bürstenbehafteter Planetengetriebemotor
  • 22JX180 Bürstenbehafteter Planetengetriebemotor

Spezifikationen

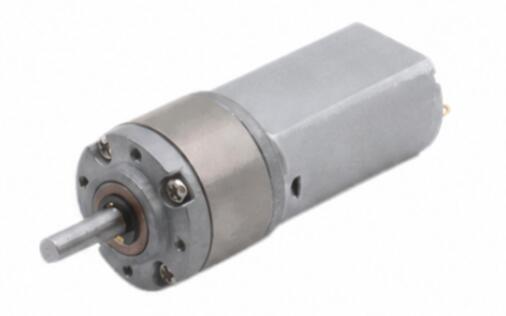

22JX180-5 Gehäusematerial Zinklegierung Encoder optional

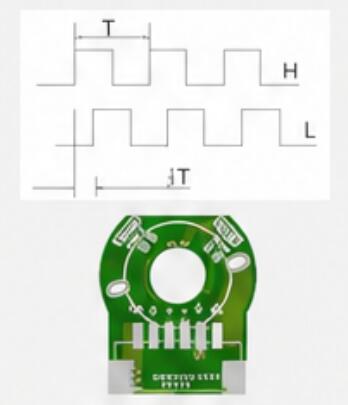

Modell TJX22RC 22JX180-6
A-B 2 Kanäle
180Encoder-5V 12PPR

Lager Öllager
Zahnradmodul 0,3 Mio
Kommutator Gebürstet
Getriebematerial Gesinterter Stahl
Maximale Druckkraft auf die Welle ≤5kgf
Rückschlag ≤2°
Bremse vorhanden Nein
Getriebebau Planetengetriebe

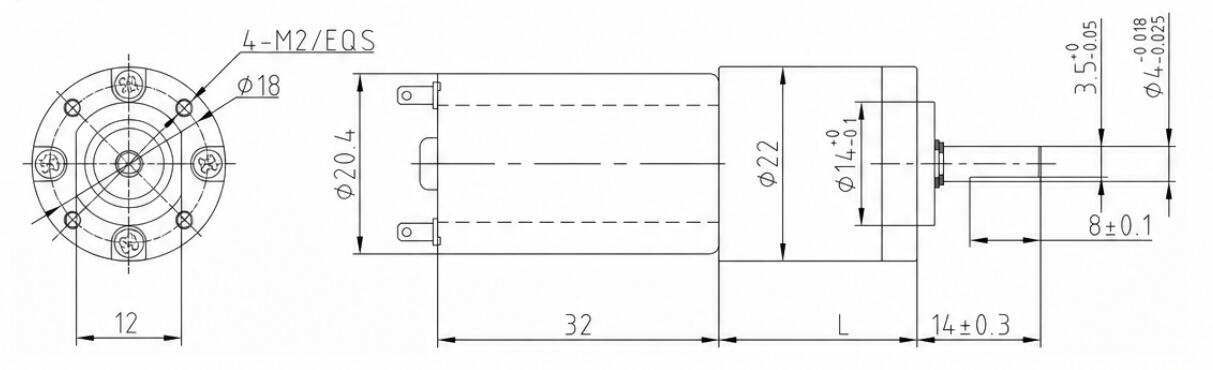

Abmessungen (mm)
22JX180-7

Technische Daten

DC-MOTORGESCHWINDIGKEIT Verhältnis Gangstufen Getriebegröße Modellnummer Spannung Keine Ladung Unter Last
Betriebsbereich Nennspannung Aktuell Geschwindigkeit Aktuell Drehmoment Geschwindigkeit
U/min Durchm L Min-Max V V mA U/min mA N.m U/min
10000 4 1 22 13 TJX22RC4i-6V-2500R 1,5-9,0 6 150 2500 520 0.01 2000
10000 4.75 1 22 13 TJX22RC4.75i-6V-2105.3R 1,5-9,0 6 150 2105.3 520 0.01 1684.2
10000 12.3 2 22 17 TJX22RC12.3i-6V-813R 1,5-9,0 6 150 813 520 0.02 650.4
10000 16 2 22 17 TJX22RC16i-6V-625R 1,5-9,0 6 150 625 520 0.03 500
10000 19 2 22 17 TJX22RC19i-6V-526.3R 1,5-9,0 6 150 526.3 520 0.04 421.1
10000 43 3 22 20 TJX22RC43i-6V-232.6R 1,5-9,0 6 150 232.6 520 0.08 186
10000 58 3 22 20 TJX22RC58i-6V-172.4R 1,5-9,0 6 150 172.4 520 0.1 137.9
10000 76 3 22 20 TJX22RC76i-6V-131.6R 1,5-9,0 6 150 131.6 520 0.13 105.3
10000 90 3 22 20 TJX22RC90i-6V-111.1R 1,5-9,0 6 150 111.1 520 0.16 88.9
10000 107 3 22 20 TJX22RC107i-6V-93,5R 1,5-9,0 6 150 93.5 520 0.19 74.8
10000 150 4 22 24 TJX22RC150i-6V-66.7R 1,5-9,0 6 150 66.7 520 0.24 53.3
10000 204 4 22 24 TJX22RC204i-6V-49R 1,5-9,0 6 150 49 520 0.32 39.2
10000 276 4 22 24 TJX22RC276i-6V-36.2R 1,5-9,0 6 150 36.2 520 0.44 29
10000 304 4 22 24 TJX22RC304i-6V-32.9R 1,5-9,0 6 150 32.9 520 0.48 26.3
10000 375 4 22 24 TJX22RC375i-6V-26.7R 1,5-9,0 6 150 26.7 520 0.6 21.3
10000 525 5 22 28 TJX22RC525i-6V-19R 1,5-9,0 6 150 19 520 0.75 15.2
10000 713 5 22 28 TJX22RC713i-6V-14R 1,5-9,0 6 150 14 520 0.75 11.2
10000 1024 5 22 28 TJX22RC1024i-6V-9,8R 1,5-9,0 6 150 9.8 520 1 7.8
10000 2036 5 22 28 TJX22RC2036i-6V-4.9R 1,5-9,0 6 150 4.9 520 1 3.9

Umrechnung der Drehmomenteinheit: 1 Nm≈10,2 kgf.cm≈141,6 oz.in≈8,85 lb.in
Wenn Sie andere Parameter benötigen, wenden Sie sich bitte an den Kundendienst.
