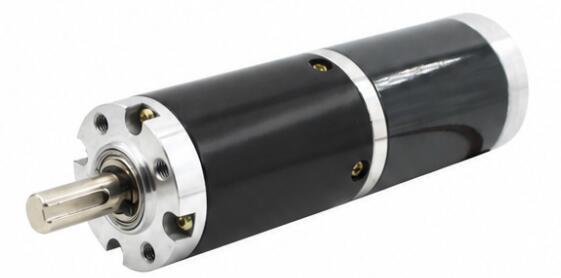

50JX50S Planetengetriebemotor

1. Planetengetriebe für stabile, spielarme Bewegung
Der Motor verwendet ein mehrstufiges Planetengetriebe mit einem spezifizierten Spiel von ≤2°, was dazu beiträgt, unerwünschtes Spiel beim Rückwärtsfahren und bei wiederholten Bewegungen zu reduzieren. Dadurch eignet sich der Motor für elektrische Stellantriebe, Hebemechanismen, Positionierungssysteme und industrielle Automatisierungsgeräte, die eine kontrolliertere Ausgangsbewegung erfordern.

2. Großer Übersetzungsbereich von 3,7:1 bis 3736:1
Mit Untersetzungsverhältnissen von 3,7:1 bis 3736:1 und 1 bis 5 verfügbaren Getriebestufen kann dieselbe Motorplattform unterschiedliche Drehzahl- und Drehmomentanforderungen abdecken. Die Ausgangsgeschwindigkeit reicht von etwa 1621,6 U/min bis 1,6 U/min und unterstützt Hochgeschwindigkeitsübertragung, kontrollierte Bewegung und Betrieb bei extrem niedriger Geschwindigkeit.

3. Bis zu 20 Nm Ausgangsdrehmoment für Schwerlastfahrten
Der Motor liefert ein Lastdrehmoment von bis zu 20,0 Nm, etwa 204 kgf.cm, und bietet eine starke Ausgangsleistung für Hebesysteme, elektrische Antriebe, Förderbänder, Ventilantriebe, Tormechanismen und andere Geräte, die ein hohes Drehmoment bei niedriger Geschwindigkeit erfordern.

4. Bremsoption für kontrollierte Stopp- und Halteanwendungen

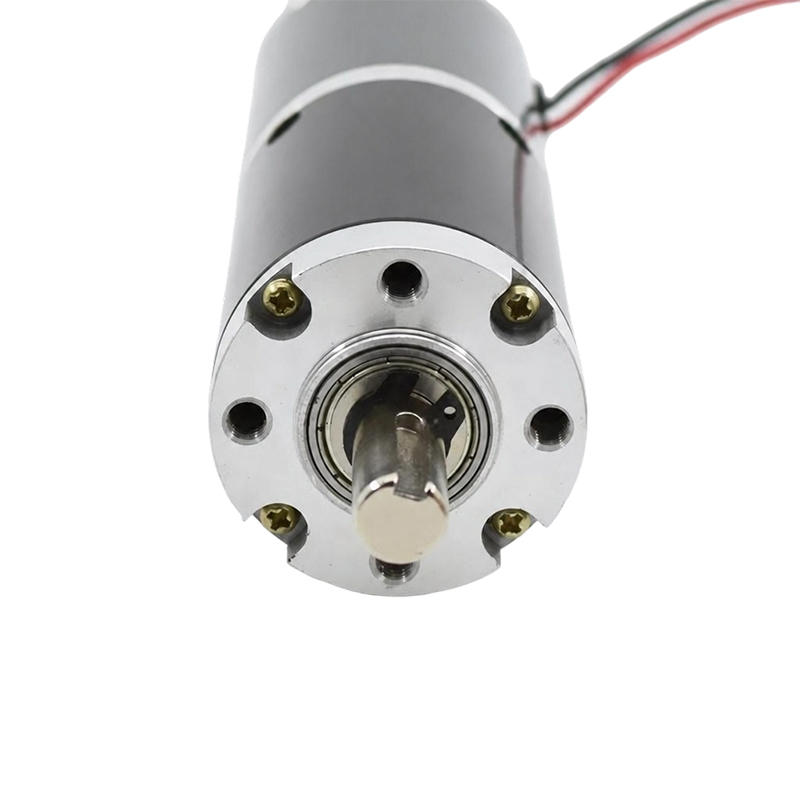

Für Anwendungen, die eine kontrollierte Stopp- oder Halteleistung erfordern, ist eine Bremsenkonfiguration verfügbar. In Kombination mit Zahnrädern aus 40Cr-Stahl, Kugellagerunterstützung und einem Gehäuse aus Zinklegierung ist das Getriebe für eine stabile mechanische Kraftübertragung in Industrieanlagen ausgelegt. Die Abtriebswelle unterstützt eine maximale Druckkraft von ≤30 kgf.

5. 24-V-Weitbereichsintegration mit optionaler Encoder-Rückmeldung

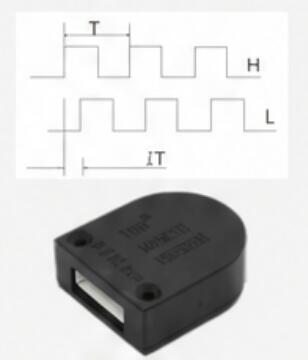

Der Motor hat eine Nennspannung von 24 V und unterstützt einen Betriebsbereich von 6–36 V, was die Integration in verschiedene industrielle Stromversorgungssysteme erleichtert. Ein optionaler 5-V-13PPR-A/B-Zweikanal-Encoder unterstützt Geschwindigkeitsüberwachung, Drehrichtungserkennung und Inkrementalrückmeldung für automatisierte Maschinen und Positionierungsanwendungen.
