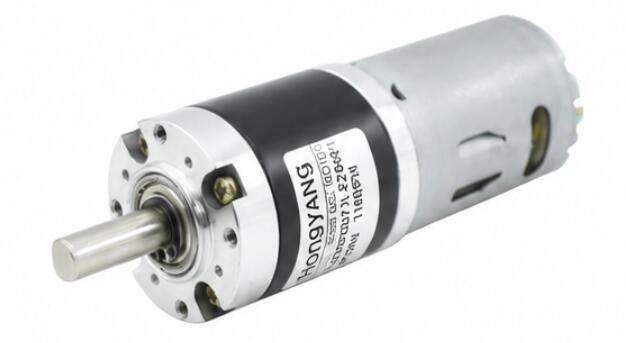

38jx545 Planetengetriebemotor

1. Die robuste Planetengetriebestruktur erzeugt ein konstant hohes Drehmoment, um kontinuierlich schwere Arbeitsbedingungen zu bewältigen.
2. Verwenden Sie 0,5 M 40Cr-Stahlgetriebematerial, um die Oberflächenhärte zu stärken und eine hervorragende Verschleißfestigkeit für den Langzeitbetrieb zu erzielen.

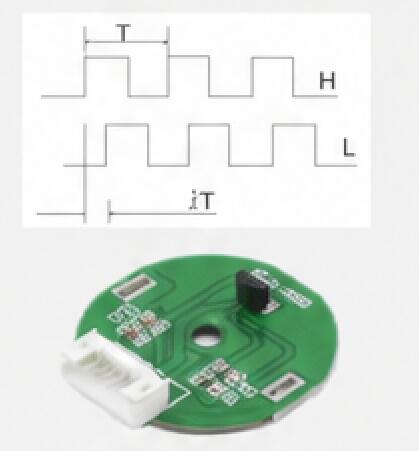

3. Unterstützt den optionalen 5V 12PPR-Zweikanal-Encoder, um eine präzise Geschwindigkeitsüberwachung und eine genaue Positionsregelung zu realisieren.
4. Das Gehäuse aus Zinklegierung gepaart mit einem Premium-Kugellager reduziert das Getriebespiel erheblich und sorgt für einen ruhigen, gleichmäßigen Lauf.
5. Eine große Auswahl an konfigurierbaren Übersetzungsverhältnissen erfüllt unterschiedliche Geschwindigkeits- und Drehmomentanforderungen für Automatisierungsrobotik- und Smart-Device-Projekte.

KONTAKTIEREN SIE UNS 38jx545 Planetengetriebemotor
  • 38jx545 Planetengetriebemotor
  • 38jx545 Planetengetriebemotor

Spezifikationen

38jx545 Gehäusematerial Zinklegierung Encoder optional
Modell TJX38RGb 38jx545-2

A-B 2 Kanäle
555Encoder-5V 12PPR
Lager Kugellager
Zahnradmodul 0,5 Mio
Kommutator Gebürstet
Getriebematerial 40Cr-Stahl
Maximale Druckkraft auf die Welle ≤15 kgf
Rückschlag ≤2°
Bremse vorhanden Nein
Getriebebau Planetengetriebe

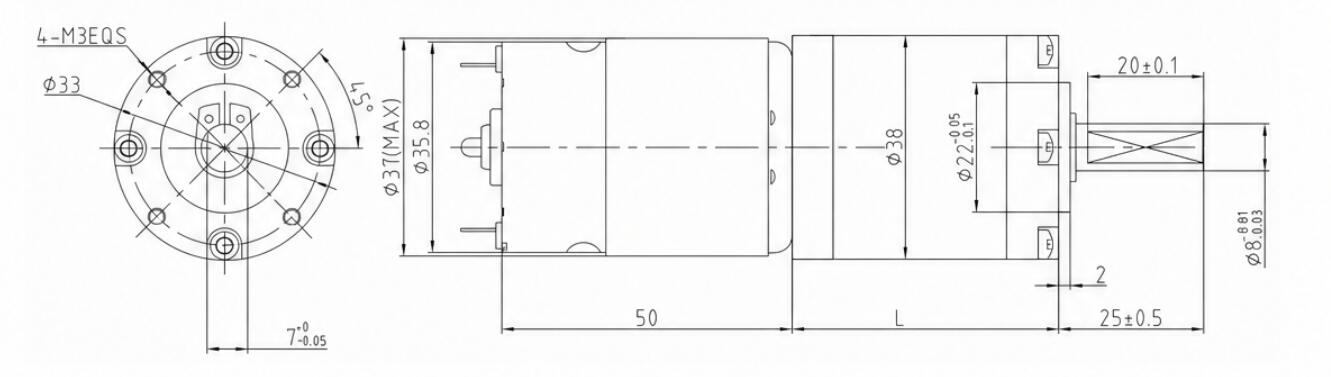

Abmessungen (mm)
38jx545-1
Technische Daten

DC-MOTORGESCHWINDIGKEIT Verhältnis Gangstufen Getriebegröße Modellnummer Spannung Keine Ladung Unter Last
Betriebsbereich Nennspannung Aktuell Geschwindigkeit Aktuell Drehmoment Geschwindigkeit
U/min Durchm L Min-Max V V mA U/min mA N.m U/min
8300 3.7 1 38 28.2 TJX38RGb3.7i-24V-2243.2R 6,0-36,0 24 200 2243.2 850 0.06 1794.6
8300 5.2 1 38 28.2 TJX38RGb5.2i-24V-1596.2R 6,0-36,0 24 200 1596.2 850 0.09 1276.9
8300 13.7 2 38 37 TJX38RGb13.7i-24V-605.8R 6,0-36,0 24 200 605.8 850 0.21 484.7
8300 19.2 2 38 37 TJX38RGb19.2i-24V-432.3R 6,0-36,0 24 200 432.3 850 0.3 345.8
8300 26.9 2 38 37 TJX38RGb26.9i-24V-308.6R 6,0-36,0 24 200 308.6 850 0.42 246.8
8300 51 3 38 45.8 TJX38RGb51i-24V-162.7R 6,0-36,0 24 200 162.7 850 0.71 130.2
8300 71 3 38 45.8 TJX38RGb71i-24V-116.9R 6,0-36,0 24 200 116.9 850 0.99 93.5
8300 100 3 38 45.8 TJX38RGb100i-24V-83R 6,0-36,0 24 200 83 850 1.39 66.4
8300 139 3 38 45.8 TJX38RGb139i-24V-59.7R 6,0-36,0 24 200 59.7 850 1.39 47.8
8300 189 4 38 54.7 TJX38RGb189i-24V-43.9R 6,0-36,0 24 200 43.9 850 2.36 35.1
8300 264 4 38 54.7 TJX38RGb264i-24V-31.4R 6,0-36,0 24 200 31.4 850 3.3 25.2
8300 369 4 38 54.7 TJX38RGb369i-24V-22.5R 6,0-36,0 24 200 22.5 850 4.62 18
8300 512 4 38 54.7 TJX38RGb512i-24V-16.2R 6,0-36,0 24 200 16.2 850 6.41 13
8300 721 4 38 54.7 TJX38RGb721i-24V-11.5R 6,0-36,0 24 200 11.5 850 8 9.2
8300 699 5 38 64 TJX38RGb699i-24V-11.9R 6,0-36,0 24 200 11.9 850 8 9.5
8300 977 5 38 64 TJX38RGb977i-24V-8.5R 6,0-36,0 24 200 8.5 850 8 6.8
8300 1367 5 38 64 TJX38RGb1367i-24V-6.1R 6,0-36,0 24 200 6.1 850 8 4.9
8300 1911 5 38 64 TJX38RGb1911i-24V-4.3R 6,0-36,0 24 200 4.3 850 8 3.5
8300 2672 5 38 64 TJX38RGb2672i-24V-3.1R 6,0-36,0 24 200 3.1 850 8 2.5
8300 3736 5 38 64 TJX38RGb3736i-24V-2.2R 6,0-36,0 24 200 2.2 850 8 1.8

Umrechnung der Drehmomenteinheit: 1 Nm≈10,2 kgf.cm≈141,6 oz.in≈8,85 lb.in
Wenn Sie andere Parameter benötigen, wenden Sie sich bitte an den Kundendienst.
