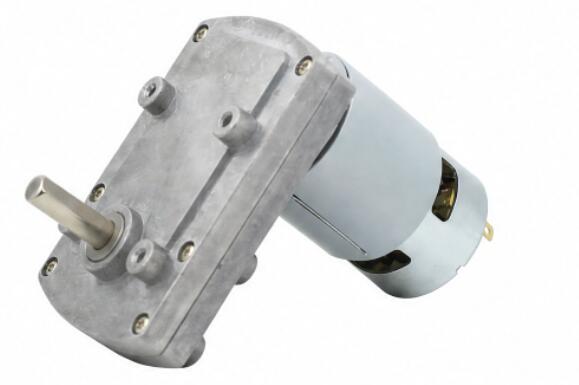

6096FG775 Gleichstrom-Vierkantgetriebemotor

1. Flaches Getriebe zur Platzersparnis: Das 96×60 mm flache Gehäuse hält die axiale Höhe niedrig, passt zu schlanken Gerätelayouts und spart erheblich Bauraum.
2. Hohes Drehmoment für schwere Lasten: Lastdrehmoment bis zu 5,0 N·m (ca. 51 kgf·cm) mit Untersetzungsverhältnissen von 37:1 bis 1247:1 in 3 bis 5 Gangstufen für einen stabilen Antrieb mit niedriger Geschwindigkeit und hohem Drehmoment.
3. Große Spannung für flexiblen Einsatz: Nennspannung 24 V mit einem Betriebsbereich von 6 bis 36 V, passend für verschiedene Stromversorgungssysteme und Arbeitsbedingungen.
4. Präzisionsmaterialien für lange Lebensdauer: Getriebe aus 40Cr-legiertem Stahl, 0,8-M-Modul, Gehäuse aus Zinklegierung und Öllager, mit maximalem Wellendruck ≤15 kgf und Spiel ≤2°, bietet Verschleißfestigkeit und lange Lebensdauer.
5. Versetzte Abtriebswelle, Motor mit optionalem Encoder: Die Abtriebswelle sitzt außermittig, um falsch ausgerichteten Antriebsanordnungen gerecht zu werden. Der Motor kann mit einem 5V 13PPR Zweikanal-Encoder für eine genaue Geschwindigkeits- und Positionsrückmeldung ausgestattet werden.

KONTAKTIEREN SIE UNS 6096FG775 Gleichstrom-Vierkantgetriebemotor
  • 6096FG775 Gleichstrom-Vierkantgetriebemotor
  • 6096FG775 Gleichstrom-Vierkantgetriebemotor
  • 6096FG775 Gleichstrom-Vierkantgetriebemotor

Spezifikationen

6096FG775 Gehäusematerial Zinklegierung Encoder optional

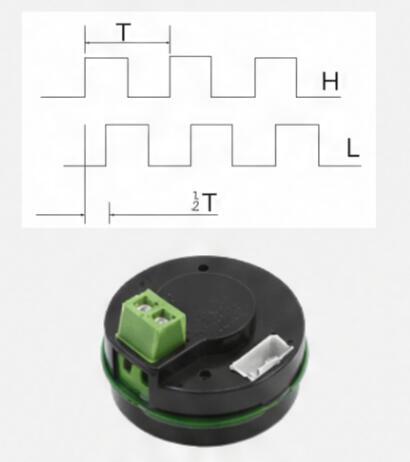

Modell TJP96FT 6096FG775-1

A-B 2 Kanäle
775Encoder-5V 13PPR
Lager Öllager
Zahnradmodul 0,8 Mio
Kommutator Gebürstet
Getriebematerial 40Cr-Stahl
Maximale Druckkraft auf die Welle ≤15 kgf
Rückschlag ≤2°
Bremse vorhanden Nein
Getriebebau Stirnradgetriebe

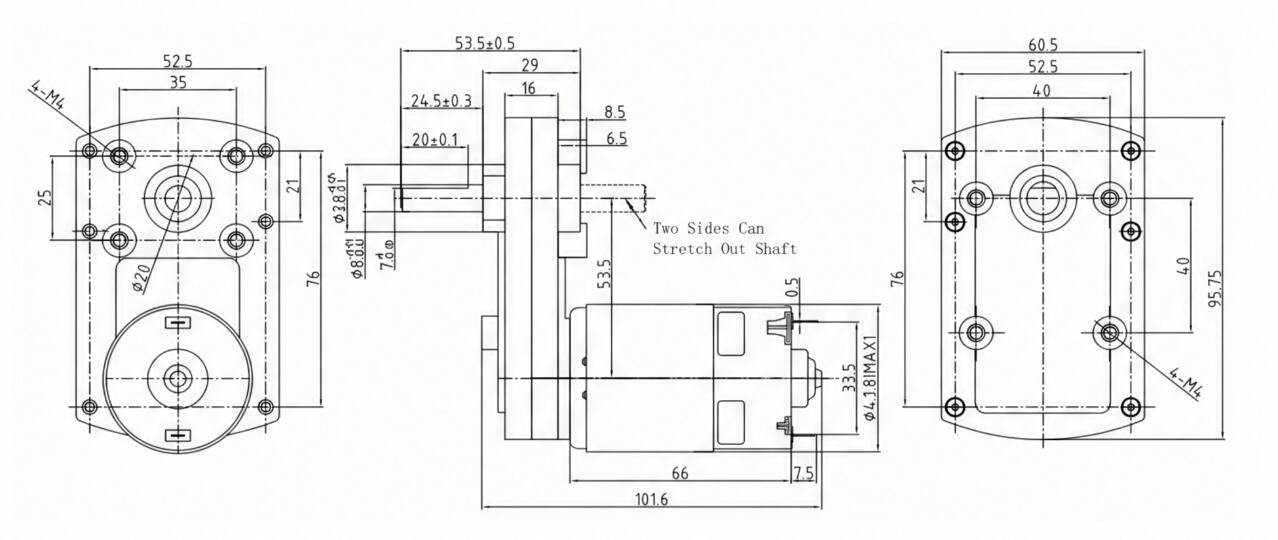

Abmessungen (mm)
6096FG775-2
Technische Daten

DC-MOTORGESCHWINDIGKEIT Verhältnis Gangstufen Getriebegröße Modellnummer Spannung Keine Ladung Unter Last
Betriebsbereich Nennspannung Aktuell Geschwindigkeit Aktuell Drehmoment Geschwindigkeit
U/min L W Min-Max V V mA U/min mA N.m U/min
6500 37 3 96 60 TJP96FT37i-24V-175.7R 6-36 24 400 175.7 3000 2.32 140.5
6500 77.8 3 96 60 TJP96FT77.8i-24V-83.5R 6-36 24 400 83.5 3000 4.87 66.8
6500 156 4 96 60 TJP96FT156i-24V-41.7R 6-36 24 400 41.7 3000 5 33.3
6500 197 4 96 60 TJP96FT197i-24V-33R 6-36 24 400 33 3000 5 26.4
6500 254 4 96 60 TJP96FT254i-24V-25.6R 6-36 24 400 25.6 3000 5 20.5
6500 297 4 96 60 TJP96FT297i-24V-21.9R 6-36 24 400 21.9 3000 5 17.5
6500 327 4 96 60 TJP96FT327i-24V-19.9R 6-36 24 400 19.9 3000 5 15.9
6500 653 5 96 60 TJP96FT653i-24V-10R 6-36 24 400 10 3000 5 8
6500 826 5 96 60 TJP96FT826i-24V-7.9R 6-36 24 400 7.9 3000 5 6.3
6500 1027 5 96 60 TJP96FT1027i-24V-6.3R 6-36 24 400 6.3 3000 5 5.1
6500 1247 5 96 60 TJP96FT1247i-24V-5.2R 6-36 24 400 5.2 3000 5 4.2

Umrechnung der Drehmomenteinheit: 1 Nm≈10,2 kgf.cm≈141,6 oz.in≈8,85 lb.in
Wenn Sie andere Parameter benötigen, wenden Sie sich bitte an den Kundendienst.
