Bürstenloser Gleichstrommotor (BLDC) – Struktur und Funktionsweise

Bürstenlose Gleichstrommotoren (BLDC). erfreuen sich aufgrund ihrer Effizienz, Zuverlässigkeit und langen Lebensdauer immer größerer Beliebtheit. Im Gegensatz zu herkömmlichen Bürstenmotoren verwenden sie ein elektronisches Steuersystem, um den Strom zwischen den Wicklungen umzuschalten, sodass keine Bürsten und kein mechanischer Kommutator erforderlich sind. Dieses Design verbessert die Effizienz, reduziert den Verschleiß und ermöglicht eine präzisere Steuerung. Daher werden BLDC-Motoren häufig in Anwendungen eingesetzt, die von Industrieanlagen bis hin zu Unterhaltungselektronik reichen.

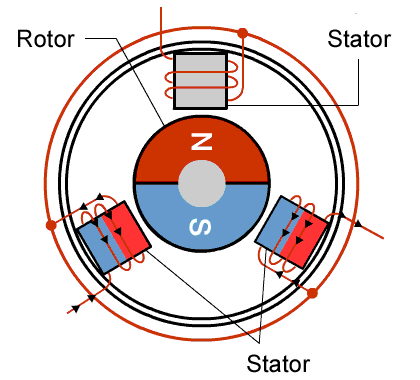

Grundstruktur von BLDC-Motoren

Stator:

Der Stator ist der stationäre Teil eines bürstenlosen Gleichstrommotors und ist für die Erzeugung des Magnetfeldes verantwortlich, das den Rotor antreibt. Es besteht aus mehreren Kupferwicklungen, die um einen laminierten Stahlkern montiert sind. Diese Wicklungen sind mit einem elektronischen Geschwindigkeitsregler (ESC) verbunden, der jede Phase in einer bestimmten Reihenfolge mit Strom versorgt.

Während die Steuerung den Strom zwischen den Wicklungen umschaltet, ändert das Magnetfeld im Motor kontinuierlich seine Position und erzeugt so ein sogenanntes rotierendes Magnetfeld. Die Permanentmagnete am Rotor folgen auf natürliche Weise diesem Bewegungsfeld, erzeugen ein Drehmoment und veranlassen den Motor, sich zu drehen.

Das Design des Stators hat einen direkten Einfluss auf die Motorleistung. Faktoren wie Wicklungskonfiguration, Schlitzdesign und Polzahl können den Wirkungsgrad, die Drehmomentabgabe, die Betriebstemperatur und den Geräuschpegel beeinflussen. Aus diesem Grund wird der Stator oft als eine der kritischsten Komponenten in einem BLDC-Motor angesehen.

Rotor:

Der Rotor eines bürstenlosen Gleichstrommotors besteht aus Permanentmagneten, die ein Magnetfeld erzeugen. Während des Betriebs interagiert dieses Magnetfeld mit dem vom Stator erzeugten rotierenden Magnetfeld und erzeugt das Drehmoment, das den Motor antreibt.

Im Gegensatz zum Stator benötigt der Rotor keine Wicklungen oder eine direkte elektrische Verbindung. Diese einfachere Struktur macht Bürsten und Kommutatoren überflüssig, wodurch der mechanische Verschleiß verringert und die Zuverlässigkeit verbessert wird.

Der Rotor ist mit einer bestimmten Anzahl von Magnetpolen ausgestattet, die je nach Anwendung typischerweise zwischen 2 und 8 liegt. Die Anzahl der Pole spielt eine wichtige Rolle für die Motorleistung. Motoren mit mehr Polen liefern im Allgemeinen ein höheres Drehmoment und einen gleichmäßigeren Betrieb bei niedrigeren Drehzahlen, während Motoren mit weniger Polen besser für Hochgeschwindigkeitsanwendungen geeignet sind. Die Auswahl der richtigen Polzahl ist daher ein wichtiger Teil der Motorkonstruktion, da sie sich direkt auf das Gleichgewicht zwischen Drehmoment, Drehzahl und Gesamteffizienz auswirkt.

Permanentmagnete:

Permanentmagnete erzeugen das Magnetfeld, das mit dem Stator interagiert und so eine Rotation erzeugt. Die meisten BLDC-Motoren verwenden Neodym-Eisen-Bor-Magnete (NdFeB), da sie ein starkes Magnetfeld bieten und gleichzeitig kompakt und leicht bleiben. Bei Anwendungen mit hohen Temperaturen oder rauen Betriebsumgebungen können Samarium-Kobalt-Magnete (SmCo) aufgrund ihrer überlegenen thermischen Stabilität und Korrosionsbeständigkeit verwendet werden. Die Magnete sind sicher am Rotor montiert, um einen stabilen Betrieb bei hohen Geschwindigkeiten zu gewährleisten.

Das Magnetdesign spielt eine wichtige Rolle bei der Bestimmung der Motorleistung. Faktoren wie Polzahl, Magnetplatzierung und Magnetstärke beeinflussen alle die Drehmomentabgabe, die Geschwindigkeitsfähigkeit und den Gesamtwirkungsgrad. Durch die Optimierung dieser Parameter können Motorentwickler einen BLDC-Motor so anpassen, dass er die spezifischen Anforderungen verschiedener Anwendungen erfüllt, unabhängig davon, ob die Priorität auf hohem Drehmoment, hoher Drehzahl oder maximaler Energieeffizienz liegt.

Arten von BLDC-Motoren

Innenrotor-BLDC-Motoren

Bei einem bürstenlosen Gleichstrommotor mit Innenrotor befindet sich der Permanentmagnetrotor in der Mitte des Motors und dreht sich in den stationären Statorwicklungen. Dies ist die am weitesten verbreitete Konfiguration für industrielle und kommerzielle Anwendungen. Da der Rotor nur den Kern des Motorquerschnitts einnimmt, sind sein Durchmesser und seine Masse relativ klein, was zu einer geringen Rotationsträgheit führt. Eine geringe Trägheit bedeutet, dass der Motor schnell beschleunigen und abbremsen kann, was bei Servoantrieben, Robotergelenken und Präzisionspositionierungssystemen, bei denen dynamische Reaktion eine entscheidende Designanforderung ist, von entscheidender Bedeutung ist.

Durch den kompakten Rotor können auch Innenläufermotoren hohe Drehzahlen erreichen. In Kombination mit einem zylindrischen Gehäuse, das sich auf natürliche Weise in Standardmaschinenbaugruppen integrieren lässt, eignet sich das Innenrotordesign gut für Elektrowerkzeuge, Pumpen, Kompressoren, Kühlventilatoren und industrielle Antriebsanwendungen, bei denen ein schneller, kompakter Motor mit schneller dynamischer Reaktion erforderlich ist. Die in den Statorwicklungen erzeugte Wärme kann direkt durch das Motorgehäuse an die umgebende Struktur weitergeleitet werden, was das Wärmemanagement im Dauerbetrieb vereinfacht.

Außenrotor-BLDC-Motoren

Bei einem bürstenlosen Gleichstrommotor mit Außenrotor bildet der Rotor eine zylindrische Hülle oder Tasse, die den Stator umgibt und um ihn rotiert. Die Permanentmagnete sind auf der Innenfläche dieses äußeren Rotorgehäuses angebracht und weisen nach innen zu den Statorwicklungen in der Mitte des Motors. Durch diese umgekehrte Anordnung wird der magnetische Luftspalt auf einen größeren Radius gelegt, was die effektive Drehmomentstütze erhöht und die Unterbringung von mehr Magnetpolen am Rotorumfang ermöglicht.

Das Ergebnis ist ein Motor, der im Vergleich zu einem Innenrotor-Design gleicher Größe und Leistung ein wesentlich höheres Drehmoment bei niedrigeren Drehzahlen erzeugt. Außenrotormotoren sind daher die bevorzugte Wahl für Direktantriebsanwendungen, bei denen eine Geschwindigkeitsreduzierung unerwünscht ist – insbesondere für Drohnen- und UAV-Antriebe, direkt angetriebene Decken- und Axialventilatoren, elektrische Fahrradnabenmotoren und Plattenspieler- oder Plattentellerantriebe in Präzisionsinstrumenten. Der Kompromiss besteht in einem größeren Außendurchmesser und einer höheren Rotationsträgheit, was die dynamische Reaktion im Vergleich zu Innenrotorkonstruktionen einschränkt. Auch das Wärmemanagement erfordert sorgfältigere Überlegungen, da die rotierende Außenhülle den Luftstrom um den Stator herum einschränkt.

Wie dreht sich ein BLDC-Motor?

Der Betrieb eines bürstenlosen Gleichstrommotors basiert auf der Wechselwirkung zwischen dem vom Stator erzeugten Magnetfeld und den am Rotor montierten Permanentmagneten.

Wenn einer Statorwicklung Strom zugeführt wird, entsteht ein Magnetfeld, das die Rotormagnete anzieht und abstößt. Diese magnetische Kraft erzeugt ein Drehmoment und bewirkt, dass sich der Rotor bewegt. Wenn jedoch dieselbe Wicklung ständig mit Strom versorgt würde, würde sich der Rotor einfach an das Magnetfeld anpassen und aufhören, sich zu drehen.

Um den Motor am Laufen zu halten, muss das Magnetfeld im Stator ständig seine Position ändern. Dies wird durch einen Prozess erreicht, der als elektronische Kommutierung bekannt ist. Anstatt wie bei einem herkömmlichen Gleichstrommotor Bürsten und einen mechanischen Kommutator zu verwenden, basiert ein BLDC-Motor auf einer elektronischen Steuerung, um den Strom zwischen verschiedenen Statorwicklungen in präzisen Zeitabständen umzuschalten.

Der Controller bestimmt die Rotorposition mithilfe von Hall-Effekt-Sensoren oder sensorloser Gegen-EMF-Erkennung. Basierend auf diesen Informationen erregt es die entsprechende Wicklungsfolge und erzeugt so ein rotierendes Magnetfeld, das den Rotor kontinuierlich vorwärts zieht.

Der Controller besteht hauptsächlich aus drei Kernteilen: Positionsrückmeldegeräten (wie Hall-Sensoren oder Gegen-EMF-Erkennungsschaltungen), einem Mikrocontroller oder digitalen Signalprozessor, der intelligente Steueralgorithmen ausführt, und leistungselektronischen Komponenten wie Transistoren und MOSFETs zum Schalten von Strompfaden. Diese Module arbeiten zusammen, um die elektronische Kommutierung zu realisieren und die Stromversorgung jeder Motorphase zu verwalten. Der Controller identifiziert zunächst die Rotorposition über Positionsrückmeldegeräte. Basierend auf diesen Positionsdaten werden die Wicklungen in der richtigen Reihenfolge mit Strom versorgt, um ein rotierendes Magnetfeld zu erzeugen, das den Rotor kontinuierlich nach vorne zieht und ein stabiles rotierendes Magnetfeld für einen reibungslosen Betrieb, eine effiziente Drehmomentabgabe und eine präzise Drehzahlregelung aufrechterhält.

Vorteile von BLDC-Motoren

Hohe Effizienz

BLDC-Motoren sind hocheffizient, da sie Bürstenreibung und Kommutatorverluste eliminieren. In Kombination mit leistungsstarken Permanentmagneten wandeln sie mehr elektrische Energie in nutzbare mechanische Leistung um und erzeugen gleichzeitig weniger Wärme.

Lange Lebensdauer

Ohne Bürsten oder Kommutatoren gibt es im Inneren eines BLDC-Motors weniger Verschleißkomponenten. Dies reduziert den Wartungsaufwand erheblich und trägt zur Verlängerung der Betriebslebensdauer bei.

Hohe Leistungsdichte

BLDC-Motoren können ein hohes Drehmoment und eine hohe Leistung in einem kompakten Paket liefern. Ihr leichtes Rotordesign verbessert außerdem das dynamische Ansprech- und Beschleunigungsverhalten.

Geringes elektrisches Rauschen

Da es keinen Kontakt zwischen Bürste und Kommutator gibt, erzeugen BLDC-Motoren weitaus weniger elektrische Geräusche und elektromagnetische Störungen (EMI) als herkömmliche Bürstenmotoren.

Präzise Kontrolle

In Kombination mit einer elektronischen Steuerung ermöglichen BLDC-Motoren eine präzise Drehzahl- und Drehmomentsteuerung über einen weiten Betriebsbereich und eignen sich daher ideal für Automatisierungs- und Präzisionsanwendungen.

Ideale Anwendungen für BLDC-Motoren

BLDC-Motoren werden häufig in Branchen eingesetzt, in denen Effizienz, Zuverlässigkeit und präzise Steuerung von entscheidender Bedeutung sind. Zu den typischen Anwendungen gehören industrielle Automatisierungssysteme, Robotik, CNC-Geräte, Elektrowerkzeuge, medizinische Geräte und Elektrofahrzeuge. Aufgrund ihrer Fähigkeit, ein hohes Drehmoment, eine schnelle Reaktion und eine lange Lebensdauer zu liefern, sind sie gut für anspruchsvolle Betriebsumgebungen geeignet.

Hongyang Motor bietet maßgeschneiderte Motorlösungen für eine Vielzahl industrieller und kommerzieller Anwendungen. Unser Engineering-Team arbeitet eng mit Kunden zusammen, um sie bei der Auswahl der am besten geeigneten Motortechnologie basierend auf Leistungsanforderungen, Betriebsbedingungen und Kostenzielen zu unterstützen. Darüber hinaus entwickeln wir aktiv eine Reihe bürstenloser Gleichstrommotorlösungen, um der wachsenden Nachfrage nach höherer Effizienz, längerer Lebensdauer und fortschrittlicher Bewegungssteuerungsleistung in verschiedenen Branchen gerecht zu werden.
