Anwendung von Varistoren in Mikro-Gleichstrommotoren

Ein Varistor ist eine nichtlineare spannungsbegrenzende Schutzkomponente, die Überspannungsspitzen im Stromkreis absorbieren und nachgeschaltete Präzisionselektronikkomponenten schützen soll. Es wird häufig in bürstenbehafteten Mikromotoren eingesetzt und löst wirksam häufige Motorbetriebsprobleme wie Kommutierungsspannungsspitzen, elektromagnetische Störungen und Bürstenverschleiß.

Dieser Artikel stellt systematisch das Funktionsprinzip von Varistoren vor und analysiert ihre wichtigsten Schutzfunktionen Mikromotor Bedienung und bietet standardisierte und praktische Richtlinien zur Komponentenauswahl. Es dient als professionelles technisches Nachschlagewerk für Hardware-Ingenieure, Designentwickler und Beschaffungspersonal.

Funktionsprinzip von Varistoren

Ein spannungsabhängiger Widerstand (Varistor) reagiert sehr empfindlich auf Spannungsänderungen. Sein Widerstand bleibt unter normalen Niederspannungsbetriebsbedingungen auf dem Megaohm-Niveau und fällt bei Überspannungsstößen sofort stark auf den Milliohm-Niveau ab. Dadurch entsteht ein niederohmiger Pfad zur schnellen Ableitung von Stoßströmen und zum Schutz vor Spannungsklemmen.

1.1 Drei charakteristische Betriebszonen

Der Betriebszustand eines Varistors kann je nach angelegter Spannung in drei verschiedene Bereiche unterteilt werden:

1) Leckagebereich

Wenn die angelegte Spannung im normalen Arbeitsbereich des Stromkreises liegt, weist der Varistor einen extrem hohen Widerstand auf und es fließt nur ein geringer Leckstrom durch. Es hat keinen Einfluss auf den normalen Betrieb der Schaltung und bleibt in einem langfristigen Standby-Schutzzustand.

2) Nichtlinearer Klemmbereich

Wenn im Stromkreis vorübergehende Überspannungen oder Spannungsspitzen auftreten, gelangt der Varistor in den nichtlinearen Arbeitsbereich. Der Strom steigt stark an, während die Klemmenspannung stabil innerhalb eines sicheren, engen Bereichs gehalten wird. Dies ist der Hauptarbeitsbereich des Varistors zur Absorption von Überspannungen und zur Unterdrückung von Spannungsspitzen, und er übernimmt die Hauptschutzarbeit in Mikromotorschaltungen.

3) Sättigungsbereich

Steigt die Überspannung weiter über den Lagerbereich hinaus an, gerät der Varistor in den Sättigungsbereich und verhält sich wie ein niederohmiges lineares Bauelement, was zu einem starken Anstieg des Schleifenstroms führt. Ein längerer Betrieb in dieser Region führt zu Überhitzung der Komponenten, Durchbrennen und sogar Keramikrissen. Daher ist der Betrieb im Sättigungsbereich in praktischen Anwendungen strengstens verboten.

1.2 Materialleitungsmechanismus

Bei herkömmlichen Metalloxid-Varistoren handelt es sich um gesinterte polykristalline Halbleiterkeramiken, die hauptsächlich aus Zinkoxid (ZnO) mit einer geringen Menge zusätzlicher Metalloxidzusätze wie Wismutoxid und Kobaltoxid bestehen.

Jedes Zinkoxidkorn ist von einer hochbeständigen Korngrenzschicht umhüllt. Unter der Nennbetriebsspannung blockiert die Korngrenze die Stromleitung, um den normalen Schaltkreisbetrieb sicherzustellen. Wenn die Spannung den Schwellenwert überschreitet, treten Zenerdurchbruch und Tunneleffekte an der Korngrenze auf, der Komponentenwiderstand sinkt abrupt und es bildet sich ein Hochgeschwindigkeitsentladungskanal, der Stoßenergie sofort freisetzt.

Kernfunktionen von Varistoren in Mikromotoren

Die meisten gängigen Mikromotoren sind bürstenbehaftete Gleichstrommotoren. Während des Betriebs schalten Kohlebürsten und Kommutatoren ständig die Stromrichtung der Ankerwicklungen um. Da die Ankerwicklung induktive Eigenschaften hat, speichert sie magnetische Energie, wenn sie mit Strom versorgt wird. Das augenblickliche Umschalten des Stroms während der Kommutierung setzt enorme magnetische Energie frei und erzeugt vorübergehende Hochspannungsspitzen, nämlich die elektromotorische Gegenkraft (Gegen-EMF).

Ohne wirksamen Schutz verursachen Kommutierungsspitzen drei große Probleme:

1) Beschleunigter Motorverschleiß

Hochspannungsspitzen erzeugen Kommutierungsfunken, die zu Hochtemperaturerosion an Kommutatorsegmenten und Kohlebürsten führen, den mechanischen Verschleiß verstärken und die Gesamtlebensdauer von Mikromotoren erheblich verkürzen.

2) Schwere elektromagnetische Störungen

Kommutierungsfunken strahlen kontinuierlich elektromagnetische Störungen aus, die den normalen Betrieb umgebender Präzisionsgeräte wie Sensoren, Bluetooth-Module und Steuerchips beeinträchtigen und zu einem Versagen der EMV-Konformität des Produkts führen.

3) Schäden an Schaltkreiskomponenten

Nicht unterdrückte Überspannungsspitzen werden auf die Steuerplatine übertragen, wodurch Treiber-ICs, Kondensatoren und andere Präzisionskomponenten leicht kaputt gehen, was die Ausfallrate des Produkts und die After-Sales-Kosten erhöht.

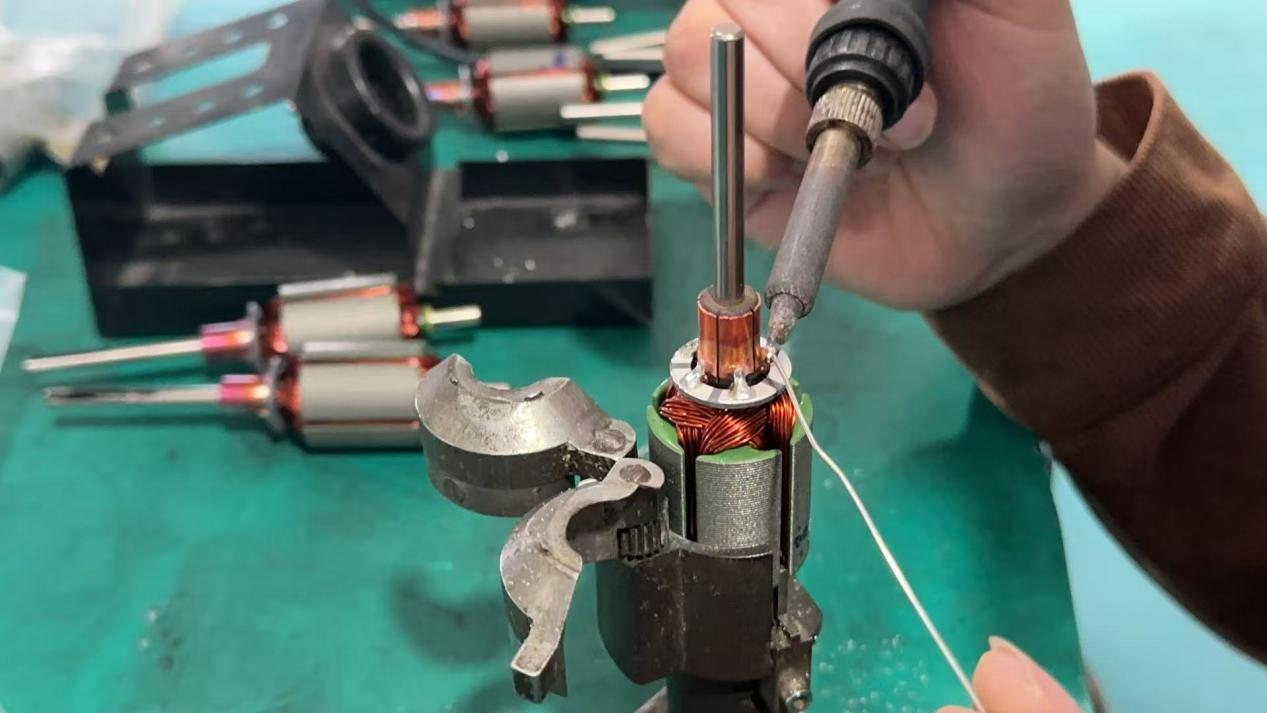

Durch die Parallelschaltung eines Varistors an den Anschlüssen des Mikromotors gelangt die Komponente sofort in den nichtlinearen Klemmbereich, sobald Kommutierungsspannungsspitzen auftreten. Es bietet einen Stoßentladungspfad mit niedriger Impedanz, um die Überspannung auf einen sicheren Bereich zu beschränken und so drei wesentliche Schutzeffekte zu erzielen:

1. Kommutierungsfunken effektiv unterdrücken und den Verschleiß von Kommutatoren und Kohlebürsten reduzieren;
2. Reduzieren Sie Störungen durch elektromagnetische Strahlung erheblich, um die industriellen EMI-Zertifizierungsstandards zu erfüllen.
3. Absorbieren Sie vorübergehende Überspannungsenergie, um Präzisionskomponenten im Backend-Schaltkreis zu schützen.

Professioneller Varistor-Auswahlleitfaden für Mikromotoren

Bei der Auswahl mikromotorspezifischer Varistoren stehen zwei Kernparameter im Mittelpunkt: Varistorspannung (V₁mA) und Stoßstromkapazität.

Schlüsselparameter 1: Varistorspannung (V₁mA)

Die Varistorspannung (V₁mA), auch Schwellendurchbruchspannung genannt, bezieht sich auf die Spannung an der Komponente, wenn ein 1-mA-Gleichstrom durch den Varistor fließt. Es ist der kritischste Parameter, der die Schutzgenauigkeit und Lebensdauer beeinflusst.

Auswahlformel für DC-Mikromotoren

V₁mA = (1,8 ~ 2,2) × Nenn-DC-Versorgungsspannung des Motors (Vp)

Zwei grundlegende Auswahlbeschränkungen

1. Die Varistorspannung muss höher sein als die maximale Dauerarbeitsspannung des Systems, um Fehlauslösungen und abnormale Erwärmung zu vermeiden.
2. Die Varistorspannung muss niedriger sein als die maximale Spannungsfestigkeit der geschützten Komponenten, um eine wirksame Klemmung zu gewährleisten, bevor es zu Schäden am Schaltkreis kommt.

Praktisches Anwendungsbeispiel

Für einen 12-V-Gleichstrom-Mikromotor:

Minimaler Auswahlwert: 12 V × 1,8 = 21,6 V

Maximaler Auswahlwert: 12 V × 2,2 = 26,4 V

Empfohlene Mainstream-Spezifikationen: 24V/26V-Varistoren.

Schlüsselparameter 2: Stoßstromkapazität

Die Stoßstromkapazität bezieht sich auf den maximalen Spitzenimpulsstrom, dem ein Varistor unter Standardtestbedingungen (25 °C Umgebungstemperatur, spezifizierte Stoßwellenform und Stoßzeiten) standhalten kann, wobei die Spannungsänderung des Varistors auf ±10 % kontrolliert wird.

Auswahlgrundsätze

1. Ein höherer Stoßstromwert sorgt für eine stärkere Entstörungsfähigkeit und eine stabilere Schutzleistung;
2. Der tatsächlich vom Motor erzeugte Stoßstrom muss niedriger sein als der maximale Nennstoßstrom der Komponente, um einen langfristig zuverlässigen Betrieb zu gewährleisten.
3. Für Szenarien, in denen der Stoßstrom nicht genau berechnet werden kann, wählen Sie Spezifikationen basierend auf Motorleistung, Start-Stopp-Frequenz und tatsächlichen Lastbedingungen aus.

Fazit

Als kostengünstige, hochzuverlässige und hocheffiziente Spannungsschutzkomponente spielen Varistoren eine unersetzliche Rolle in bürstenbehafteten Mikromotorsystemen. Indem sie die bei der Motorkommutierung erzeugte Gegen-EMF absorbieren, unterdrücken sie wirksam Funkenverschleiß, reduzieren elektromagnetische Störungen, schützen Präzisionsschaltkreiskomponenten und verbessern die Gesamtstabilität und Lebensdauer von Mikromotorgeräten erheblich.

Eine vernünftige Parameterauswahl ist der Schlüssel, um die Leistung des Varistorschutzes voll auszuschöpfen. Wenn Sie Anforderungen an Gleichstrommotoren haben, kontaktieren Sie uns bitte für maßgeschneiderte Lösungsunterstützung.
